| Merknaam: | Kingsine |
| Modelnummer: | PMC100N |
| MOQ: | 1PC |
| Leveringstermijn: | 15 werkdagen |
| Betalingsvoorwaarden: | T/T van tevoren, L/C |

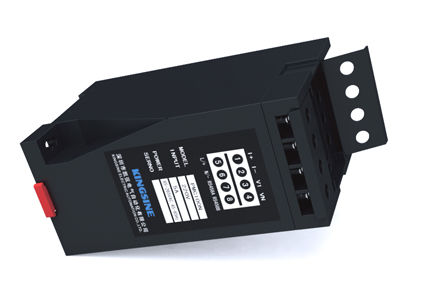

Eénfasige AC multifunctionele stroommeter, MODBUS - RTU PMC100N
Eenfasig wisselstroomsysteem
220 / 380V spanning
Analyse van de kwaliteit van de stroom
Breed temperatuurbereik
PMC 100N eenfasige netvermogensmeter
S- IknFase-elektrische parametermeting en energiemeting
Online-bewaking van elektrische grenswaarschuwing
Netwerkmeter zonder LCD-bedieningspaneel, optionele uitgang van de transducerfunctie
Ondersteuning van MODBUS-RTU, RS485 communicatie
Overzicht
PMC100N is een multifunctionele netwerkmeter zonder LCD-bedieningspaneel.energie-metingHet heeft een RS-485-communicatiepoort en kan gemakkelijk worden geïntegreerd in elk intelligent stroomdistributiesysteem.Het kan worden gebruikt om de apparatuur ter plaatse te controleren en te besturen, de meet- en testondersteuning leveren aan de specialist op het gebied van energietoepassingen, de databank leveren aan de SCADA en het Smart Grid, een wetenschappelijke basis voor intelligent energiebeheer bieden.
Functiekarakteristieken
|
Functiekarakteristieken |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Instantane reële virtuele waarde |
|
|
|
|
|
|
|
|
Stroom |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Spanning |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Frequentie |
◆ |
|
|
◆ |
|
|
◆ |
|
Actief vermogen |
◆ |
|
◆ |
|
|
|
◆ |
|
Reactief vermogen |
◆ |
|
|
|
|
|
◆ |
|
Vermogensfactor |
◆ |
◆ |
|
|
|
|
◆ |
|
Energie |
|
|
|
|
|
|
|
|
Actieve energie |
◆ |
|
|
|
|
|
◆ |
|
Communicatie |
|
|
|
|
|
|
|
|
RS485/MODBUS protocol |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Afbeelding |
|
|
|
|
|
|
|
|
LED-display |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
andere |
|
|
|
|
|
|
|
|
2-kanaal DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2-kanaal DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 kanaal AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Alarm met twee kanalen |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Ondersteuningsprogramma online upgraden |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Technische parameter
|
Elektrische kenmerken |
||
|
Typ van meetinstrument |
Eenfasig wisselstroomsysteem |
|
|
|
Monsterneming per cyclus: 64 keer |
|
|
Datahernieuwingssnelheid |
1S |
|
|
Meetsnauwkeurigheid |
Stroom |
00,5% |
|
Spanning |
00,5% |
|
|
Kracht |
00,5% |
|
|
Frequentie |
0.05Hz |
|
|
Actieve energie |
10,0% |
|
|
Invoerspanningskenmerken |
Metingspanning |
0~600 V (directe toegang) |
|
Toegestane overbelasting |
1.2 keer / continu |
|
|
Inputimpedantie |
1.8MΩ |
|
|
Inlaatstroomkenmerken |
Meetstroom |
5A of 1A (via CT Connect) |
|
Toegestane overbelasting |
1.2 keer / continu |
|
|
Inputimpedantie |
< 0,1Ω |
|
|
Binary-invoer |
Werkspanning |
12~24 VDC of 220VAC (externe voeding) |
|
Inputimpedantie |
12KΩ of 120KΩ |
|
|
Isolatie-spanning |
2 kV |
|
|
Relais-uitgang |
Type knooppunt |
Mechanische schok |
|
Capaciteit van knooppunten |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA wisselstroominvoer |
Opencircuitspanning |
15VDC |
|
overbelastingcapaciteit |
≤ 500Ω |
|
|
Isolatie-spanning |
2 kV |
|
|
|
Airconditioning |
85~265 VAC/45-65Hz |
|
D.C. |
100 tot 300 VDC |
|
|
Energieverlies |
< 2,5 W |
|
|
Mechanische eigenschappen |
||
|
Gewicht |
00,3 kg |
|
|
IP-beschermingsgraad |
IP52 |
|
|
Grootte |
75 x 55 x 120 mm |
|
|
Werktemperatuur |
-40 tot 70°C |
|
|
Bergingstemperatuur |
-50°C tot 85°C |
|
|
Relatieve luchtvochtigheid |
5% - 90%RH, geen condensatie |
|
|
EMC |
||
|
Elektrostatische ontladingsinterferentie |
IEC 61000-4-2, niveau 4 |
|
|
Groep van anti-snelle voorbijgaande pulsen |
IEC 61000-4-4, niveau 4 |
|
|
Anti-impact |
IEC 61000-4-5, niveau 3 |
|
|
Anti-frequentie magnetisch veld |
IEC 61000-4-8, niveau 3 |
|
|
Elektrische isolatieprestaties |
||
|
Isolatieweerstand |
GB/T13729, > 50MΩ |
|
|
Frequentie weerstaan spanning |
GB/T13729, wisselstroom 2KV 50Hz /1min |
|
|
Impulsspanning |
GB/T13729, 5KV, 1,2/50us |
|
|
|
