| Merknaam: | KINGSINE |
| Modelnummer: | PMC110 |
| MOQ: | 10pcs |
| Leveringstermijn: | 15 dagen |
| Betalingsvoorwaarden: | T/T |

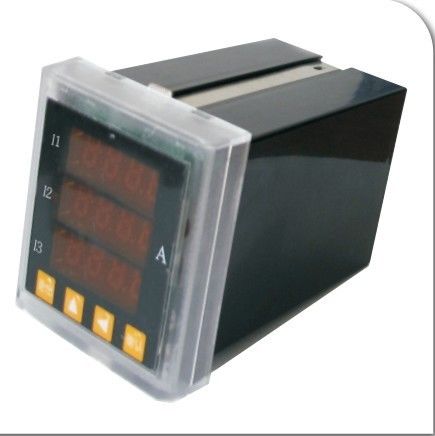

Digitale multifunctionele stroommeter enkel / driefasig PMC110
Eén- / driefasig wisselstroomsysteem
220 / 380V spanning
Analyse van de kwaliteit van de stroom
Model van de serie
Overzicht
PMC110 serie single digitale elektrische meter adopteert hoog helderheid LED-scherm, zeer mooi en groots; gebruik van een microprocessor met een laag vermogen als kern,Toegang tot het automatiseringsregelsysteem van het elektriciteitsnet van eenfasige stroom, spanning, vermogen, vermogensfactor of driefasige stroom, spanning van elektrische parameters van de meting en weergave, heeft de voordelen van visuele weergave, hoge nauwkeurigheid, goede stabiliteit,schokbestendigheid enz. en conform GB/T13978-1992.
Functies Kenmerkend
Toepassingen
Functiekarakteristieken
|
Model |
PMC110C |
PMC110P |
PMC110F |
PMC110U |
PMC110I |
PMC110U3 |
PMC110I3 |
|
Instantane reële virtuele waarde |
|
|
|
|
|
|
|
|
Eenfasige stroom |
|
|
|
|
◆ |
|
|
|
Driedimensionale stroom |
|
|
|
|
|
|
◆ |
|
Eenfasige spanning |
|
|
|
◆ |
|
|
|
|
Driedimensionale spanning |
|
|
|
|
|
◆ |
|
|
Frequentie |
|
|
◆ |
|
|
|
|
|
Actief vermogen |
|
◆ |
|
|
|
|
|
|
Vermogensfactor |
◆ |
|
|
|
|
|
|
|
Communicatie |
|
|
|
|
|
|
|
|
RS-485/MODBUS protocol |
|
|
|
|
|
|
|
|
Afbeelding |
|
|
|
|
|
|
|
|
LED's |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Technische parameter
|
Elektrische kenmerken |
||
|
Typ van meetinstrument
|
enkelfasig wisselstroomsysteem, Driefasig wisselstroomsysteem |
|
|
Datahernieuwingssnelheid |
1S |
|
|
Meetsnauwkeurigheid |
Stroom |
00,5% |
|
Spanning |
00,5% |
|
|
Kracht |
00,5% |
|
|
Vermogensfactor |
00,5% |
|
|
Frequentie |
0.05Hz |
|
|
Invoerspanningskenmerken
|
Metingspanning |
220/380V ((rechtstreeks aangesloten) |
|
57.7/100V ((verbonden door CT) |
||
|
Toegestane belasting |
1.2 keer/continu |
|
|
Inputimpedantie |
1.8MΩ |
|
|
Inlaatstroomkenmerken |
Meetstroom |
5A of 1A (verbonden met CT) |
|
Toegestane overbelasting |
1.2 keer / continu |
|
|
Inputimpedantie |
< 0,1Ω |
|
|
Werkende stroomtoevoer |
Airconditioning |
80~270 VAC/45-65Hz |
|
D.C. |
80~270 VDC |
|
|
Energieverlies |
< 3W |
|
|
Mechanische eigenschappen |
||
|
Gewicht |
00,3 kg |
|
|
IP-beschermingsgraad |
Panel IP52, lichaam IP30 |
|
|
Grootte |
48 x 48 x 80 mm |
|
|
Werktemperatuur |
-10 tot 55°C |
|
|
Bergingstemperatuur |
-25°C tot 85°C |
|
|
Relatieve luchtvochtigheid |
5% - 93% RH, geen condensatie |
|
|
EMC |
||
|
Elektrostatische ontladingsinterferentie |
IEC 61000-4-2, niveau 4 |
|
|
Groep van anti-snelle voorbijgaande pulsen |
IEC 61000-4-4, niveau 4 |
|
|
Anti-impact |
IEC 61000-4-5, niveau 3 |
|
|
Anti-frequentie magnetisch veld |
IEC 61000-4-8, niveau 3 |
|
|
Elektrische isolatieprestaties |
||
|
Isolatieweerstand |
GB/T13729,> 50MΩ |
|
|
Frequentie weerstaan spanning |
GB/T13729,AC 2KV 50Hz /1min |
|
|
Impulsspanning |
GB/T13729,5KV,1.2/50us |
|
Selectiegids
|
Model specificatie: PMC110A-B-C-D |
|
|
Een type meter: |
|
|
I3 |
Digitale driefasenstroommeter |
|
U3 |
Digitale spanningsmeter met drie fasen |
|
Ik... |
Digitale stroommeter met één fase |
|
U |
Digitale spanningsmeter voor één fase |
|
F |
Eenfasige frequentiemeter |
|
P |
Eenfasevermogensmeter |
|
C |
Eenfasevermogensfactormeter |
|
B Nominale meetspanning/stroom: |
|
|
1 |
57.7/100V,5A |
|
2 |
57.7/100V,1A |
|
3 |
220/380V,5A |
|
4 |
220/380V,1A |
|
C Systemfrequentie: |
|
|
1 |
50 Hz |
|
2 |
60 Hz |
|
D Stroomvoorziening: |
|
|
1 |
80~270 VAC/45-65Hz |
|
E Optioneel: |
|
|
0 |
Geen |
Voorbeeld: ordermodel is: PMC110I-3-1-1-0
Het betekent dat de PMC110I digitale stroommeter met één fase 220/380V 5A meet, de systeemfrequentie 50Hz, de voeding 80~270 VAC/45-65Hz, geen optionele functie heeft.
|
|
