| Merknaam: | Kingsine |
| Modelnummer: | PMC200 |
| MOQ: | 1PC |
| Leveringstermijn: | 15 werkdagen |
| Betalingsvoorwaarden: | T/T van tevoren, L/C |

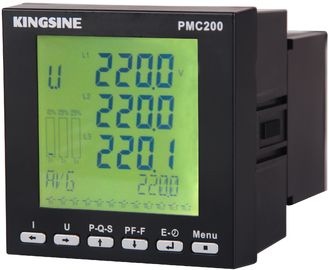

Hoogwaardige multifunctionele stroommeter, 90 - 260 VAC PMC200
Analyse van de kwaliteit van de stroom
Breedhoekscherm
Mini, makkelijk te installeren
Vier uitbreidingsmodules voor uw verschillende behoeften!
Kosteneffectief, eenvoudig te gebruiken en te installeren!
Inleiding
PMC200 Multifunctionele stroommeter wordt veel gebruikt voor energiebeheersystemen, automatisering van onderstations, automatisering van distributienetwerken, distributie van subdistricten, industriële automatisering,intelligent gebouwHet integreert de digitalisering, intellectualisatie en netwerken samen, om de traditionele apparatuur zoals elektrische kwantiteitsomvormer te vervangen.,Het multifunctionele apparaat verlaagt de kosten en de eenvoudige draadverbinding vereenvoudigt het testen.
|
Standaard: DL/T721 - 2000 |
||
|
Klasse van nauwkeurigheid |
Spanning en stroom |
Klasse 0.2 |
|
Kracht |
Klasse 0.5 |
|
|
Actieve elektrische graad |
Klasse 1 |
|
|
Inlaatspanningskenmerken |
Bereik |
100V, 200V, 400V (facultatief) |
|
Impedantie |
2MΩ (L-L), 1MΩ (L-N) |
|
|
Toegestane overbelastingcapaciteit |
1.2 keer/continu |
|
|
Inlaatstroomkenmerken |
Bereik: |
1A, 5A (facultatief) |
|
Impedantie: |
< 0,1Ω |
|
|
Toegestane overbelastingcapaciteit: |
1.2 keer/continu, 10 keer/1 seconde |
|
|
Contactcapaciteit van de relais |
220VAC/5A, 30VDC/5A |
|
|
Communicatie-interface |
RS485, baudrate optioneel, max. 19200bps |
|
|
Communicatieprotocol |
MODBUS RTU |
|
|
Elektromagnetische compatibiliteit |
Voldoet aan klasse IECIII |
|
|
Isolatieweerstand |
> 50 MΩ |
|
|
Stromfrequentie weerstaan spanning |
AC2kV/1min |
|
|
Vol vermogen |
< 5VA |
|
|
Stroomvoorziening |
90 tot en met 260 VAC/DC |
|
|
Werktemperatuur |
-20 °C ~ +70 °C |
|
|
Afmetingen |
96x96x72 (mm), 96x96x120 ((mm)) ((met uitbreidingsmodule) |
|
|
Gewicht |
0.5 kg |
|
PMC200 Vermogenparameter tester
Functies en kenmerken
|
Parametermeting |
Kwaliteit van de stroom |
|
|
Stroom / Spanning Actief/reactief/verschijnend vermogen Vermogensfactor / frequentie Fase en neutrale lijn Draadlijn en faselijn Driefasen en eenfasen Driefasen en eenfasen |
Harmonische vervorming / 31 keer harmonische analyse Stroom en spanning / Stroom en spanning |
|
|
Communicatieprotocol |
|
|
|
RS485/MODBUS |
|
|
|
Afbeelding |
|
|
|
STN LCD-scherm met groot scherm / Real-Time Clock Jaar/maand/dag/uur/minuut/seconde |
|
|
|
Energiemeting |
Andere |
|
|
Input/Output actieve energie Input/Output reactieve energie Verschijnende energie 1 Kanal-impuls-uitgang 1 Kanal-impuls-uitgang |
Online bijwerken |
|
|
Invoermodule voor communicatie op afstand 8 kanalen Invoer voor communicatie op afstand Resolutie van de staatvariabele tijd: tot 1 ms 100 SOE-gebeurtenissen |
|
|
|
Statistieken van de vraag |
Relais-uitgangsmodule |
|
|
Stroom Actief/reactief/verschijnend vermogen Huidige waarde en max. Huidige waarde en max. |
4-kanaals relais-uitgang Programmeerbare waarschuwing voor overschrijding van de grenswaarde Afstandsbediening |
|
|
Herstelpercentage |
Analoog-in- en uitgangsmodule |
|
|
8 Herstelfasen; 4 Herstelpercentage kan worden ingesteld |
1 kanaal analoge invoermeting voor 4-20mA gelijkstroom 1 kanaal analoge invoermeting voor 0-5V gelijkstroom 2 kanalen analoog uitslag voor 4-20mA gelijkstroom |
|
|
Maximaal en Minimaal |
|
|
|
De maximale, minimale en tijd van alle meetparameters |
Communicatiemodule |
|
|
a) RS232 Communicatiemodule b) Communicatiemodule van Profibus-DP c) TCP/IP Ethernet-uitbreidingsmodule
|
|
|
|
Gebeurtenislog |
|
|
|
100 SOE Events Log / Time Resolutie: maximaal 1 ms |
|
|
|
