| Merknaam: | Kingsine |
| Modelnummer: | K3063i |
| MOQ: | 1 set |
| Leveringstermijn: | 15 werkdagen |
| Betalingsvoorwaarden: | T/T van tevoren, L/C |

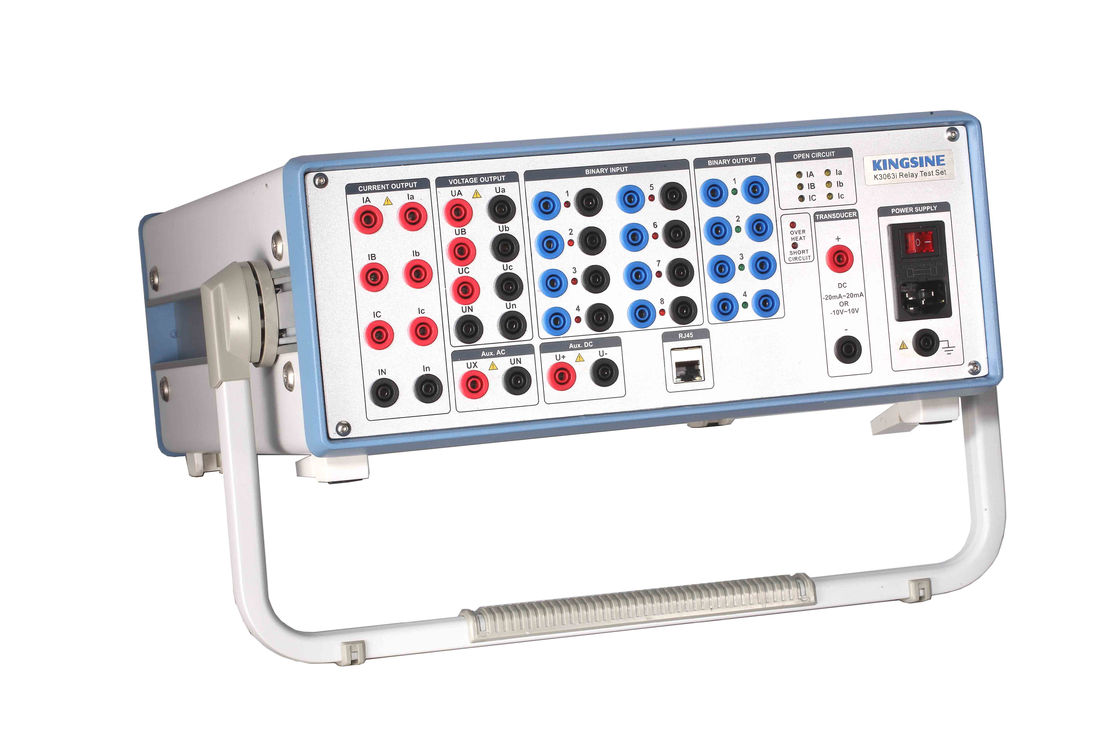

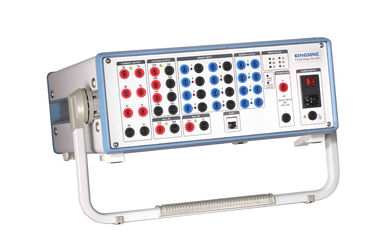

4-fase AC Beschermingsrelais het Testen, 10 Outputkanalen K3063i
De testapparaten van de relaisbescherming
1. Gemakkelijke test
2. Verrichtingsmenu, Eenvoudige verrichting
3. Nominaal inputvoltage: 220VAC
4. Macht: 1000VA
1. Het unieke zelfbeschermingssysteem verzekert de krachtige bescherming wanneer het instrument automatisch werken is,
houd de output tegen wanneer het netwerk abnormaal is;
2. Unieke machtsschakelaar en versterkertechnologie, zodat de outputprecisie en de machtsefficiency en factor
zijn gestegen, wat met internationale tendens van energie sparen en milieubescherming in overeenstemming is;
3. Met alarmfunctie die van huisvesting het testen en externe voltageinput aan de grond zetten, aan persoonlijke waarborg
veiligheid;
4. Twee in één van meter en bron, met functie van zowel het interne als externe testen, zelf-kaliberbepaling,
oscillograph, en de duur van elke oscillograph bereiken jaren '50 (facultatieve functie);
5. Aanbieding onafhankelijke Aux. Gelijkstroom aan geteste apparaten, 0 ~ 300V/0.6A (Poleless en regelbaar);
6. Functie van omvormer en energiemeter het testen (facultatieve functie);
7. Testend de output van de interfaceaanbieding unieke controlefunctie en pre-kromme-Vindt functie, helpt meer
de vlekanalyse;
Technische Gegevens van K3063i
|
Voltagegenerators |
||
|
Het plaatsen Waaier |
4-fase AC (l-n) |
4 x 0… 300 V |
|
tweefasenac (l-l) |
2 x 0… 600 V |
|
|
Macht |
4-fase AC (l-n) |
4 x 110VA, bij 0… 300 V |
|
tweefasenac (l-l) |
2 x 220VA, bij 0… 600 V |
|
|
Nauwkeurigheid |
<0>bij 0… 300 V <0>bij 0-300V |
|
|
Resolutie |
1mV |
|
|
Huidige generators |
||
|
Het plaatsen Waaier |
6-fase AC (l-n) |
6 x 0… 30 A |
|
driefasenac (l-n) |
3 x 0… 60 A (groepeer II B) |
|
|
1-fase AC (3l-n) |
1 x 0… 180 A |
|
|
Macht |
6-fase AC (l-n) |
6x 450VA, bij 0… 30A |
|
driefasenac (l-n) |
3x 520VA, bij 0… 60A (groepeer II B) |
|
|
1-fase AC (3l-n) |
1 x 1000 VA, bij 0… 180A (Max.) |
|
|
Nauwkeurigheid |
<0> <0> |
|
|
Resolutie |
1mA |
|
|
Algemene generators, |
||
|
Frequentie |
Waaier |
0… 1000 Herz |
|
Nauwkeurigheid/afwijking |
Fout <> Fout <> Fout <> |
|
|
Resolutie |
0.001Hz |
|
|
Fase |
Waaier |
- 360°… +360° |
|
Nauwkeurigheid/afwijking |
Fout <> |
|
|
Resolutie |
0.1° |
|
|
Tijdopnemer |
Waaier |
Oneindig |
|
Nauwkeurigheid/afwijking |
Fout<0> |
|
|
Gelijkstroom-generators |
||
|
Voltagewaaiers |
0… 300V/180W |
|
|
Huidige waaiers |
0… 20A/300W |
|
|
Nauwkeurigheid |
<0> <0> |
|
|
<0> <0> |
||
|
Resolutie |
1mA; 1 mV |
|
|
Auxgelijkstroom Levering |
||
|
Waaier |
0… 300V/0.6A |
|
|
Binaire input |
||
|
Aantal |
8 paren |
|
|
Compatibel Voltage |
10V… 250V gelijkstroom |
|
|
Binaire output |
||
|
Aantal |
4 paren |
|
|
Capaciteit |
250V/3A AC/DC |
|
|
Synchronisatie |
||
|
Synchronisatiewijze |
GPS |
|
|
Harmonisch |
||
|
Harmonische overlappingstijden |
2… 20 keer |
|
|
Voeding |
||
|
Nominaal inputvoltage |
220VAC±20% |
|
|
Macht |
1000VA |
|
|
Nominale frequentie |
47Hz….65Hz |
|
|
Milieuvoorwaarden |
||
|
Verrichtingstemperatuur |
-5°C… 55 °C |
|
|
Opslagtemperatuur |
-20°C… 75 °C |
|
|
Vochtigheidswaaier |
5%… 90 non-condensing %, |
|
|
Gewicht |
20 kg |
|
|
Afmetingen |
460 (D) ×140 (W)×360 (h) mm |
|
|
PC-verbinding |
RJ45 |
|
K30 Geplaatste het Relaistest van de Reeksbescherming:
|
Model |
Kanalen |
AC Output |
|
K3063i/K3063Li |
10 outputkanalen |
6*30A/3*40A/4*300V |
|
K3030i/K3030Li |
7 outputkanalen |
3*30A/4*300V |
|
K3066 |
13 outputkanalen |
6*20A/3*40A/7*130V |
|
K3063 |
10 outputkanalen |
6*20A/3*40A/4*130V |
|
K3040 |
7 outputkanalen |
3*40A/4*130V |
|
K3030 |
7 outputkanalen |
3*30A/4*130V |
Belangrijke Functies:
|
Punten |
IEEE (R) Nr. |
|
Synchronisatierelais |
|
|
Transplay fout |
|
|
GPS-Synchronisatie |
|
|
Te sterke intensiteitrelais |
50/76 |
|
De omgekeerde relais van de tijdte sterke intensiteit |
51 |
|
Onderstroomrelais |
37 |
|
De relais van de grondfout |
50 |
|
Richtingte sterke intensiteitrelais |
67 |
|
De richtingrelais van de grondfout |
67N |
|
Overvoltagerelais |
59 |
|
Undervoltagerelais |
27 |
|
Richtingvoltagerelais |
91 |
|
Richtingmachtsrelais |
32 |
|
De relais van de machtsfactor |
55 |
|
Differentiële bescherming (differentiële kringen) |
87 |
|
Het materiaal van de afstandsbescherming (fase door fase) |
21 |
|
De negatieve relais van de opeenvolgingste sterke intensiteit |
46N |
|
De bescherming van de motoroverbelasting |
51/86 |
|
Automatische opnieuw sluitende apparaten |
79 |
|
Overhalenrelais |
94 |
|
Voltage regelende relais |
|
|
Overimpedancerelais, Z> |
|
|
Underimpedancerelais, Z |
|
|
Time-delay relais |
|
