| Merknaam: | Kingsine |

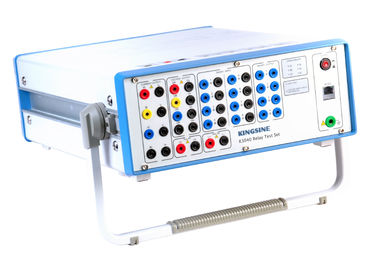

| Modelnummer: | K3040 |
| MOQ: | 1 set |
| Leveringstermijn: | 15 werkdagen |
| Betalingsvoorwaarden: | T/T van tevoren, L/C |
50 Overstromingsrelais
1. breed druk geluid
2.hoge precisie
3.Strom, volt meting
4.gemakkelijk te bedienen
Vriendelijke pc-software voor een gemakkelijke bediening!
De K30-serie relaytester is uiterst ontworpen voor buitenlandse gebruikers, met vriendelijke pc-software als uw behoefte, unieke functies en functies helpt u de hele weg!
1. Uniek zelfbeschermingssysteem zorgt voor de krachtige bescherming wanneer het instrument werkt, automatisch stoppen van de uitgang wanneer het netwerk abnormaal is;
2. Unieke schakelaar en versterker technologie, zodat de uitgang nauwkeurigheid en energie-efficiëntie en factor worden verhoogd,die in overeenstemming is met de internationale tendens van energiebesparing en milieubescherming;
3. Met alarmfunctie van huisvesting aarding testen en externe spanning input, om persoonlijke veiligheid te garanderen;
4. Twee in één van meter en bron, met functie van zowel interne als externe test, zelfkalibratie, oscillograaf, en de duur van elke oscillograaf bereikt 50S (optioneel functie);
5. Aanbieden van onafhankelijke Aux. DC aan geteste apparaten, 0 ~ 300V/0,6A (poleless en verstelbaar);
6. Functie van transducer- en energiemeteronderzoek (optioneel);
7. Testinterface bieden unieke output monitoring functie en Pre-curve-tracing functie, helpt meer op de locatie analyse;
Technische gegevens van K3040
|
Spanningsgeneratoren |
||
|
Inrichting Bereik |
4-fasige wisselstroom (L-N) |
4 x 0... 130 V |
|
|
2-fasige wisselstroom (L-L) |
2 x 0... 260 V |
|
Kracht |
4-fasige wisselstroom (L-N) |
4 x 70VA, bij 0... 130 V |
|
|
2-fasige wisselstroom (L-L) |
2 x 140VA, bij 0...260 V |
|
Precisiteit |
< 0,07% van de waarde + 0,03% bereik gegarandeerd bij 0... 130 V < 0,02% van de waarde + 0,01% van het bereik typisch bij 0-130V |
|
|
Resolutie |
1 mV |
|
|
Stroomgeneratoren |
||
|
Inrichting Bereik |
3-fasige wisselstroom (L-N) |
3 x 0... 40 A |
|
|
1-fasige wisselstroom (2L-N) |
1 x 0... 80 A |
|
|
1-fasige wisselstroom (3L-N) |
1 x 0... 120 A |
|
Kracht |
3-fasige wisselstroom (L-N) |
3x 450V, bij 0... 40A |
|
|
1-fasige wisselstroom (2L-N) |
1x 520VA, bij 0... 80A |
|
|
1-fasige wisselstroom (3L-N) |
1 x 1200 VA, bij 0... 120A (max.) |
|
Precisiteit |
< 0,07% van de waarde + 0,06% bereik gegarandeerd bij 0-40A < 0,02% van de waarde + 0,02% bereik typisch bij 0-40A |
|
|
Resolutie |
1mA |
|
|
Generatoren, algemeen |
||
|
Frequentie |
Bereik |
0... 1000 Hz |
|
|
Precision / drift |
Fout < 0,001 Hz bij 10... 65 Hz, Fout < 0,01 Hz bij 65 Hz...450 Hz Fout < 0,02 Hz bij 450 Hz...1000 Hz |
|
|
Resolutie |
0.001Hz |
|
Fase |
Bereik |
- 360 graden... +360 graden |
|
|
Precision / drift |
Fout < 0,2 ° |
|
|
Resolutie |
0.1° |
|
Timer |
Bereik |
Oneindig |
|
|
Precision / drift |
Fout <0,1 ms |
|
gelijkstroomgeneratoren |
||
|
Spanningsbereiken |
0... 300V/180W |
|
|
Stroombereiken |
0... 20A/300W |
|
|
Precisiteit |
< 0,07% van de waarde + 0,03% van het gegarandeerde bereik bij 0-300V < 0,04% van de waarde + 0,02% bereik typisch bij 0-300V |
|
|
|
< 0,14% van de waarde + 0,06% van het bereik gegarandeerd bij 0-20A < 0,05% van de waarde + 0,02% bereik typisch bij 0-20A |
|
|
Resolutie |
1mA; 1 mV |
|
|
Aux DC-voorziening |
||
|
Bereik |
0...300V/0,6A |
|
|
Binary inputs |
||
|
Aantal |
8 paren |
|
|
Compatibele spanning |
10V... 250V DC |
|
|
Binary-outputs |
||
|
Aantal |
4 paren |
|
|
Capaciteit |
250 V/3 A wisselstroom/stroomstroom |
|
|
Synchronisatie |
||
|
Synchronisatiemodus |
GPS |
|
|
Harmonisch |
||
|
Harmonische overlaptijden |
2... 20 keer |
|
|
Stroomvoorziening |
||
|
Nominale ingangsspanning |
220V AC±20% |
|
|
Kracht |
1000VA |
|
|
Nominale frequentie |
47 Hz... 65 Hz. |
|
|
Milieuomstandigheden |
||
|
Operatietemperatuur |
-5 °C... 55 °C |
|
|
Bergingstemperatuur |
-20 °C... 75 °C |
|
|
Vochtigheidsbereik |
5%... 90%, niet-condenserend |
|
|
Gewicht |
20 kg |
|
|
Afmetingen |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
PC-verbinding |
RJ45 |
|
Testsets voor beschermingsrelais van de K30-serie:
|
Model |
Kanalen |
AC-uitgangen |
|
K3063i / K3063Li |
10 uitgangskanalen |
6*30A/3*40A/4*300V |
|
K3030i / K3030Li |
7 uitgangskanalen |
3*30A/4*300V |
|
K3066 |
13 uitgangskanalen |
6*20A/3*40A/7*130V |
|
K3063 |
10 uitgangskanalen |
6*20A/3*40A/4*130V |
|
K3040 |
7 uitgangskanalen |
3*40A/4*130V |
|
K3030 |
7 uitgangskanalen |
3*30A/4*130V |
Belangrijkste functies:
|
Artikel 2 |
- Nee, dat is niet waar. |
|
Synchronisatie relais |
|
|
Fout transplay |
|
|
GPS synchronisatie |
|
|
overstromingsrelais |
50/76 |
|
Relais voor overstroom in omgekeerde tijd |
51 |
|
Onderstroomrelais |
37 |
|
Ground fault relais |
50 |
|
Directionele overstromingsrelais |
67 |
|
Directionele grondfoutenrelais |
67N |
|
overspanningsrelais |
59 |
|
onderspanningsrelais |
27 |
|
Directionele spanningsrelais |
91 |
|
Directionele stroomrelais |
32 |
|
Vermogenfactor relais |
55 |
|
Differentiële bescherming (differentiële circuits) |
87 |
|
Voorzieningen voor afstandsbescherming (fase voor fase) |
21 |
|
Negatieve volgorde overstroom relais |
46N |
|
Bescherming tegen overbelasting van de motor |
51/86 |
|
Automatische hervergrendelingsapparatuur |
79 |
|
Relais voor het afzetten |
94 |
|
Relais voor de regulering van de spanning |
|
|
Overimpedancerelays, Z> |
|
|
Onderimpedantierelaes, Z |
|
|
Relais met tijdvertraging |
|
